ПРОВОДНОЕ ВЕЩАНИЕ - УСТРОЙСТВО РАДИОСЕТИ

УСТРОЙСТВО СЕТИ ПРОВОДНОГО ВЕЩАНИЯ

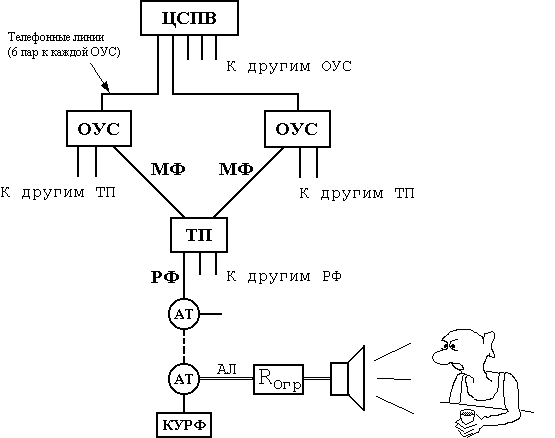

Структура сети трехпрограммного проводного вещания (ПВ) крупного города (100 тыс. жителей и более) представлена на Схеме, которую вы в данный момент видите практически прямо перед собой. Москва отличается от прочих городов напряжением передаваемого сигнала и мощностью передающего оборудования. Если кликнуть по какому-либо узлу Схемы, появится его подробное описание. В описаниях приведены варианты технических параметров оборудования для городов с разной численностью населения, а также изложены особенности работы аппаратуры ПВ, влияющие на качество и дальнобойность пиратского вещания.
Текст этого раздела написан сухим псевдонаучным языком и рассчитан на людей, имеющих хотя бы минимальное понятие об электротехнике. Большая часть информации о низовых звеньях радиосети (ТП, РФ и АЛ) получена посредством измерений и различных опытов, проведенных энтузиастами ночного вещания. Сведения о работе верхних звеньев сети (ЦСПВ, ОУС и МФ) в основном взяты из литературы, список которой приведен в низу страницы.

СХЕМА РАСПОЛОЖЕНИЯ
ОБЪЕКТОВ МГРС

Современное состояние сетей ПВ

     Наибольшего развития сеть проводного вещания достигла во второй половине 80-х годов. Во многих построенных в то время домах установлены сдвоенные абонентские трансформаторы или же одиночные, но увеличенной мощности (25 Вт). На большинстве ОУС в крупных городах 15-киловаттные ламповые усилители были заменены на 30-киловаттные транзисторные. В ближайшем будущем планировался постепенный переход к стереофоническому вещанию по 1-й программе, а также введение 4-й программы с частотой несущей 52 кГц - некоторые приемники, выпускавшиеся серийно, уже имели возможность приема этой программы.
     После 1991 года развитие проводного вещания на территории России практически прекратилось. Сети ПВ в большинстве городов были переданы в ведение местных операторов связи, которые, естественно, стремятся избавиться от убыточного для них актива при первой возможности, убеждая местные власти в необходимости ликвидации проводного вещания. И, к сожалению, иногда у них это получается. В 2000 году была демонтирована радиосеть города Норильска; в 2004 г - сети ПВ в районных центрах Ивановской области (Балахна, Шуя и т.д.), хотя самого города Иваново это решение вроде бы не коснулось; в 2013 году прекратили работу сети проводного вещания в городах Татарстана, включая Казань. К настоящему времени во всех этих городах не осталось практически никаких следов радиосети - оборудование, включая провода и трубостойки, было немедленно сдано на металл.      В тех крупных городах, где радиосеть сохраняется, она в большинстве случаев из трехзвенной превращена в двухзвенную - все ОУС, МФ и часть ТП ликвидированы, обслуживаемые ими районы присоединены к оставшимся ТП, которые работают как УС - на них установлены усилители, программы подаются через УКВ-приемник либо через интернет. И это закономерно - ныне проще обеспечить гарантированное электропитание ТП, чем обслуживать относительно сложную трехзвенную сеть. Зона вещания пиратской радиостанции при такой оптимизации увеличивается в 2-3 раза, что для нас хорошо, хотя и является признаком развала и упадка. В некоторых случаях, например в Оренбурге, трехзвенная сеть сохраняется, но ликвидируется часть ОУС, а их нагрузка подключается к оставшимся, уже, разумеется, без возможности резервирования. Иногда радиосеть после прекращения вещания просто оставляют как она есть, и в ней могут невозбранно работать радиопираты, но такое до сих пор было замечено только в небольших населенных пунктах.
     На общем печальном фоне выделяется город Ишим Челябинской области, где летом 2004 г по многочисленным просьбам трудящихся была восстановлена ранее похеренная сеть ПВ. Теперь там можно развивать проводное радиопиратство, если, конечно, найдется кому его развивать.
     В Украине ситуация с проводным вещанием даже до войны была не лучше, чем в России. Сети ПВ сокращаются, причем это происходит даже в самых крупных городах. В Харькове ранее существовавшая трехзвенная сеть ПВ заменена на двухзвенную - ТП и часть МФ ликвидированы, а оставшиеся МФ превращены в РФ, присоединяемые напрямую к усилителям. Потери в таких длинных РФ велики, поэтому они состоят из двух параллельно соединенных пар проводов. Стойки ТП, оставшиеся на крышах, используются как распределительные.
     В г. Припять существовала двухзвенная радиосеть, линейные сооружения которой практически полностью сохранились и могут быть после некоторого ремонта использованы для вещания. Однако количество потенциальных слушателей в городе крайне незначительно, и он никак не может считаться перспективным для внедрения пиратского ПВ.
     В Казахстане проводное вещание существует, радиосеть в большинстве крупных городов поддерживается в относительном порядке. Новые свежепостроенные дома, разумеется, к радиосети не подключаются, да и при капитальном ремонте старых она иногда там демонтируется. Транслируются по проводам исключительно программы на казахском языке, и по этой причине среди местных русских, даже пожилых, популярность проводного радио практически нулевая.
     Что касается сельского проводного вещания, то оно начало приходить в упадок еще в 70-е годы. В 90-е годы радиосеть еще работала в некоторых крупных селах Краснодарского края, Ставропольского края и Ростовской области. Сейчас проводное вещание в селах и поселках сельского типа если и существует, то поддерживается лишь силами местных энтузиастов, которых мало и становится все меньше. Так, например, в поселке Соловецкий околоправославные персонажи из организации под названием "Товарищество северного мореходства" до 2010 года регулярно проводили трансляции по сохранившейся с советских времен проводной сети, пока она окончательно не пришла в негодность. Линии ПВ, идущие по частным одно- и двухэтажным домам, сохранились также в Ростове-на-Дону, Туле, пригородах Петербурга и в некоторых райцентрах Карелии. Возможно, есть они и в других местах, но информации оттуда пока не поступало.
     Москва - город с наиболее развитой сетью ПВ, на которой внедрены самые передовые технические решения. В частности, программы с ЦСПВ на ОУС подаются в формате MP3 по единственной выделенной линии. Но и здесь, несмотря на мощное строительство и соответствующее расширение радиосети, количество абонентов продолжает сокращаться. Большинство коммерческих новостроек, а также мажорных офисных зданий, построенных в последние 20 лет, вообще не подключены к сети ПВ. Однако это не наносит большого ущерба радиопиратству, так как обитатели подобных мест пиратским вещанием не интересуются. В муниципальных новостройках абонентские линии проведены, но въезжающие в них дебиловатые жильцы, производя ремонт, ликвидируют радиорозетки. Таким образом, многие потенциальные слушатели вообще ничего не могут узнать о преимуществах проводного радио.
     Мощный удар по инфраструктуре радиосети нанес ледяной дождь, прошедший в конце декабря 2010 года во многих городах европейской части России. В Москве были оборваны почти половина РФ и большая часть МФ, рухнуло несколько сотен опор. Контора МГРС, избавившаяся к тому времени от большей части квалифицированного персонала и превратившаяся в кучку офисных паразитов, не смогла самостоятельно справиться с аварийной ситуацией. Только в феврале 2011 г силами привлеченных гастарбайтеров начали восстанавливать линии ПВ. Качество этих работ было крайне паскудным, некоторые линии вновь выходили из строя через день, некоторые - через месяц. В большинстве домов проводное радио не работало с конца декабря до конца февраля, но есть места, где оно до декабря 2011 г работало с перебоями, подключенное по временным схемам.
     Однако во всем есть свои положительные стороны. Благодаря ледяному дождю население снова обратило внимание на ПВ, а отдельные радиопираты, из тех, кому повезло, получили возможность несколько месяцев вещать круглосуточно в уцелевших участках РФ.
     В 2012-2013 г московская радиосеть подверглась частичной модернизации, в частности, на всех ТП были установлены усилители и УКВ-приемники, то есть все они могут работать независимо от ОУС. Также заменена на более современную аппаратура контроля состояния РФ, управления уличными громкоговорителями и сиренами. ОУС при этом сохранились и работают, хотя во многих местах из двух МФ, ведущих к ТП, осталась лишь одна, то есть резервирования нет. Видимо, преобразования еще не закончены, и пока непонятно, к чему они приведут, причем непонятно это, скорее всего, даже самим инициаторам этих преобразований.
     Параллельно с техничесими происходили организационные изменения в структуре радиосети. В 2013 году сети проводного вещания Москвы (МГРС) и Санкт-Петербурга (ЛГРС) были объединены в одну контору под названием "Российские сети вещания и оповещения" (РСВО). Впоследствии к РСВО присоединили сеть ПВ оккупированного Севастополя. Прежние руководители, пытавшиеся сделать радиосеть прибыльной путем подключения к ней за деньги различных предприятий и офисов, а также сдачи в аренду стоек МФ и РФ под протяжку кабелей связи, были заменены отставными офицерами ФСБ, а сама контора переориентирована исключительно на государственное финансирование и, соответственно, обслуживание исключительно государственных интересов. Деятельность нелегальных вещателей усложнилась по причине чекистского духа, воцарившегося в РСВО, и улучшившейся технической оснащенности, которая позволяла определять местонахождение пиратских станций, хотя и ценой огромных затрат времени и ресурсов. Тем не менее вещание в Москве и Питере по-прежнему возможно, пусть и с существенными ограничениями.
Список литературы:
1. Техника проводного вещания и звукоусиления - Барановский, Булгак и др. М., Радио и связь, 1985
2. Аппаратура станций проводного вещания - Окунь, Айдинян, Каменева М., Связь, 1978
3. Аппаратура дистанционного управления ОУС ПВ - Окунь М., Радио и связь, 1989
